6. Grid Class와 WANIGrid Control 만들기

Grid 전체 모습과 기능을 갖추기 위해서 Grid의 전체 기능을 총괄할 수 있는 Grid Class를 만들어 보기로 하는데 지금까지 Grid Header를 그리기 위한 작업들을 주욱 해 왔다. 따라서 Header 영역의 컬럼을 그릴 수 있는 기능을 구현해 보기로 하자.



Grid에 대한 모든 책임과 권한을 가지는 Class인 Grid Class를 생성해보기로 하겠다.

Grid의 전체 기능 중 Header 영역을 설정하고 그리는 기능을 추가하기 위해서 필요한 변수 부터 먼저 설정하기로 하자.

헤더를 생성하기 위한 HeaderGenerator 를 선언하고 Header의 높이와 Header 왼쪽의 빈 공간을 설정한다.

가로 스크롤바를 이용할 경우 현재 보여져야 할 화면 영역의 첫번째 Column과 마지막 Column 정보를 저장하기 위한 변수 선언, Header Title의 폰트 선언 및 설정을 한다.

private HeaderGenerator headerGen;
private int topHeaderHeight = 20;   //Grid의 Header 높이
private int leftHeaderWidth = 22; //Grid의 맨 왼쪽 빈Column Width
private int firstVisibleCol = 0;    //화면상에서 처음 보여져야할 컬럼
private int lastVisibleCol = 0;     //화면상에서 마지막에보여질 컬럼
private Font headerFont = new Font("맑은 고딕", 9, FontStyle.Bold);
private SolidBrush blackBrush = new SolidBrush(Color.Black);



각 변수들을 Class 외부에서 get/set 할 수 있도록 Property 설정을 추가한다.



Header를 그리기 위한 DrawHeader 메소드를 만든다.

public void DrawHeader(Graphics graphics, Rectangle rect, int clientWidth)
{
    if (headerGen != null)
    {
        headerGen.DrawHeaders(firstVisibleCol, lastVisibleCol, clientWidth, graphics, rect);
    }
}



Header 영역을 그리기 위한 Grid Class의 정의는 이것으로 마무리하고, WANIGrid Control에 대해서 알아보자.

WANIGrid Control은 디자인 모드에서 개발자가 직접 가져다 사용할 수 있는 Control 이며, 실제 Grid의 제어 영역이기도 하다.

WANIGrid Control이 가장 Core이며 핵심이 되는 부분이다. 앞으로도 이 Control에 많은 기능들이 추가 될 것이다.

현재 WANIControl에서 Header영역을 그리기 위해 필요한 주요 기능들을 나열해 보자.

• GridType에 따른 Grid 정보에 대한 Get/Set Method - 나타내고자 하는 Grid Type 설정
• Grid의 왼쪽 빈 공간에 대한 폭 설정 - Grid 첫번째 컬럼의 폭을 기본으로 22로 설정을 했으나, 언제든 목적에 따라 폭을 변경할 수 있도록 하기 위해서 임.
• 가로/세로 스크롤바 위치 선정을 위한 초기화 - Control이 생성 또는 변경 되는 사이즈에 따라 가로/세로 스크롤바의 위치를 초기화
• Grid Header를 생성하기 위한 SetHeader Method - WANIControl 외부에서 Header 정보를 만들어서 설정할 수 있도록 지원
• 현재 보여지는 Grid 영역의 계산을 담당하는 Method - 현재 보여지는 첫 컬럼/로우, 마지막 컬럼/로우를 계산
• WANIGrid Control의 Backgroud를 그리는 DrawBackground Method - WANIGrid Control의 기본 Background 화면을 생성
• Grid Header를 그리기 위한 DrawHeaders Method - GridType에 맞는 Grid 모습을 그린다
• Control Event 처리 - Load/Resize/Paint/SizeChanged/ClientSizeChanged - WANIGrid Control의 변경 Event에 따른 Grid 모습을 다시 그릴 수 있도록 처리하기 위해서 이벤트 처리가 필요

생각보다 많은 기능들을 처리해야 하는 부분이라 현재는 소스가 이렇게 구성되지만 향 후에 Refactoring을 통한 많은 개선과 변화가 있을 수 있는 부분이기도 하다.

WANIGrid Control의 소스에 대한 대략적인 내용들을 살펴 보았다. 상기의 내용을 기반으로 소스를 읽어보면 한결 이해하기가 쉬울 것이다.

지금은 단순히 지정된 Grid Header와 제목만 보여주는 기능만을 가지고 있지만 앞으로 계속 진행하면서 주요 기능들을 하나씩 추가해 나갈 것이다.

좋은 아이디어나 개선사항이 있으면 언제든 주저하지 말고 댓글을 남겨주시길 바라며....

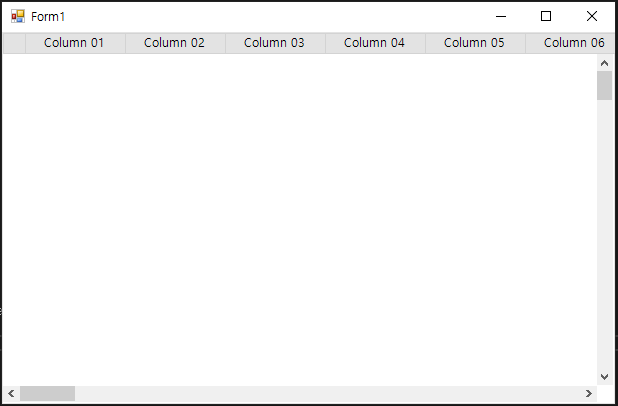

[그림 6-1] WANIGrid Control 실행 모습

간략하게 설명한 내용의 대한 소스코드는 아래의 파일을 참조하자.

WANI Grid_20190616.zip

0.28MB
